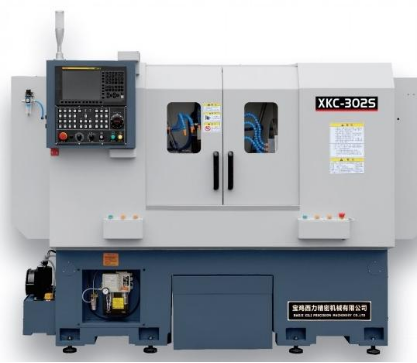

302S
雙主軸排刀數控車床
雙 主 軸 結 構:
主軸、副主軸采用內藏電主軸結構，轉速高、噪聲小、結構緊湊、運動慣量小，能夠?qū)σ粋€零件完成正面、背面不轉序加工，減少分序、轉序環節，易于實現自動化生產要求。
高 精 度 主 軸:
主軸和副主軸均采用日本NSK超高精密角接觸球軸承，保證主軸的高剛性和精度保持性。
雙 排 刀 式 結 構:
新穎的雙排刀式刀架，重復換刀誤差小，裝刀靈活、換刀高速準確，大幅節省加工時間。380mm大行程設計，加工直徑30以下，排刀數量可達8把。
雙 X 軸 、 雙 Z 軸 結 構:
兩個X軸 、Z軸分別伺服驅動，干涉?。惶貏e適用于大批量、短軸類和小盤類零件的自動化、連續穩定加工，特別適合棒材連續正反面一次加工完成。可完成主副軸對接切斷、正反面同步加工，也可單件桁架、機器人上料。
自 動 接 料 裝 置 ：
副軸單獨設計接料裝置，在不開門的情況下收集工件，完成連續生產，安全高效。
項目ITEM | 302S | |
加工能力 Capacity | 最大回轉直徑Max swing diameter | φ300mm |
床鞍上回轉直徑Swing over cross slide | Φ150mm | |
主軸 Spindle | 回轉速度Spindle speed | 60-6000r/min |
回轉速度變換Number of spindle ranges | 無級Stepless | |
主軸通孔直徑Through hole diameter | Φ40mm | |
主軸最大夾持直徑(筒夾)Max spindle camp diameter(collet) | φ30mm | |
工件夾持Clamp type | 前推式筒夾CL-30 push type collet | |
主軸可通過棒料直徑spindle through bar diameter | Φ30mm | |
最大加工直徑Max machining diameter | φ100mm | |
最大加工長度Max machining length | 100mm | |
副主軸 Sub spindle
| 回轉速度Spindle speed | 60-6000r/min |
回轉速度變換Number of spindle ranges | 無級Stepless | |
副主軸通孔直徑Sub Through hole diameter | Φ30mm | |
副主軸最大夾持直徑(筒夾)Max Sub spindle camp diameter(collet) | φ30mm | |
工件夾持Clamp type | 前推式筒夾CL-30 push type collet | |
副主軸可通過棒料直徑Sub spindle through bar diameter | Φ30mm | |
最大加工直徑Max machining diameter | φ100mm | |
最大加工長度Max machining length | 100mm | |
快移速度 Rapid speed | X1軸快移速度X1-axis rapid traverse | 15m/min |
Z1軸快移速度Z1-axis rapid traverse | 18m/min | |
X2軸快移速度X2-axis rapid traverse | 15m/min | |
Z2軸快移速度Z2-axis rapid traverse | 18m/min | |
移動量 Travelof tool slide | X1軸移動量X1-axis travel | 380mm |
Z1軸移動量Z1-axis travel | 350mm | |
X2軸移動量X2-axistravel | 380mm | |
Z2軸移動量Z2-axis travel | 350mm | |
電機 Motor | 主軸電機(內藏)Spindle motor (Inner Tibet) | 5.5/7.5kW |
副主軸電機(內藏)Sub spindle motor(Inner Tibet) | 5.5/7.5 kW | |
X1進給電機(抱閘)X1 feed motor(brake) | 0.75 kW | |
Z1進給電機Z1 feed motor | 1.3 kW | |
X2進給電機(抱閘)X2 feed motor(brake) | 0.75 kW | |
Z2進給電機Z2 feed motor | 1.3kW | |
其它 Others | 總電氣容量Required electric power | 15 kVA |
機床尺寸(長×寬×高)Floor Space | 2520×1600×1760 | |
機床重量Mass of machine | 約3000KG About 3000KG | |
標準附屬品
項目ITEM | 302S |
切削液裝置Coolant device with chip tank | 1套1set |
照明裝置Lighting unit | 1套1set |
集中潤滑裝置Automatic slidesurface lubricator | 1套1set |
液壓夾緊系統Hydraulic clamping unit | 1套1set |

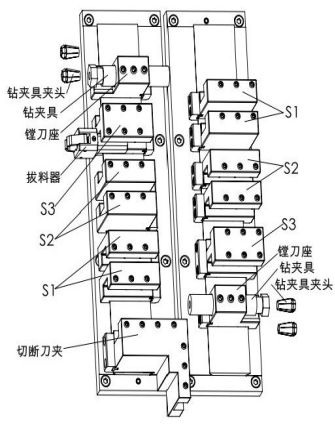

刀座底板Preset base | 2套1sets |
刀座S1、S2 Tool holder S1、S2 | 各1件1 piece each |
刀座S3 Tool holder S3 | 2件2pieces |
鏜刀座I.D tool holder | 1件1 piece |
切斷刀座AH1 Cutting blade holder Ah1 | 1套1set |
拔料器Puller | 1套1set |
鉆夾具Milling collet chuck | 1套1set |
工具和工具盒Tools and tool box | 1套1set |
斷路保護器Circuit breake | 1套1set |
機床地腳盤Machine base | 8件8 pieces |
機床聚乙烯塑料保護袋Machine vinyl cover | 1套1set |
信號燈Signal lamp | 1套1set |
筒夾Collet chuck | 2套2sets |
主軸Cs軸輪廓控制Cs contouring control | 1套1set |
機床全封閉外殼Machine full enclosed housing | 1套1set |
注：可選配國產系統，國產電主軸
特殊附屬品
自動送料機
零件傳輸機構
各種規格筒夾彈性夾頭
各類刀座
各類刀具
動力卡盤(5”)
主軸定位鎖緊裝置
Y軸單元
CNC 裝置標準規格
控制系統control system | FANUC 0i-TF PLUS | |
控制軸數controlled axes | 雙通道，同時3軸，手動1軸 Dual channel, simultaneously controlable 3 axes,1 axis in manual mode | |
輸入方式Input system | MDI鍵入，絕對值/增量值同時并用 MDI keyboard input, combine use of absolute/incremental programming | |
程序記憶容量Part program storage length | 2M bytes | |
插補機能Interpolation function | 直線錐面圓弧車螺紋Linear Taper Circular Threading | |
最小設定單位least input incremen | 0.001 | |
最小移動單位least command increment | X:0.0005 Z:0.001 | |
切削進給速度FEED RATE | 每分鐘進給Feed per minute | 1-10000mm/min |
每回轉進給Feed per revolution | 0.0001-500mm/min | |
刀具位置補償 Tool offset | 形狀補償Geometry | ±999.9999 |
磨損補償Wear | ±9.9999 | |
刀具補償數Tool offset pairs | 64組64pairs | |
登錄程序數Numberof register able programs | 1000個1000 parts | |
手動移動倍率Manual handle feed | 0.5/0.1/0.01/0.001 | |
輔助機能Auxiliary function | MST | |
停頓時間Dwell time | 0-99999.999秒0-99999.999 Second | |
工進進給倍率feed rateoverride | 0-150% | |
快速進給倍率Rapid traverseoverride | F0、F25、F50、F100 | |
輸入輸出接口Input/output interface | USB | |
顯示語言Display language | 中文、英文Chinese/English | |
C軸輪廓控制(選配)C contouring control(Optional) | Cs 0.001 | |
